在半導體制造這一高度精密的科技前沿領域，每一個微小的細節都可能對最終產品的性能和產量產生重大影響。其中一個不容忽視的關鍵因素便是振動控制。主動隔振技術作為精密制造環境下的重要輔助手段，其在半導體行業中的應用日益廣泛，為確保生產過程的高精度和高效率提供了強有力的支撐。本文旨在深入探討主動隔振器在半導體行業中的具體應用案例及其帶來的顯著優勢。

1. 主動隔振技術概述

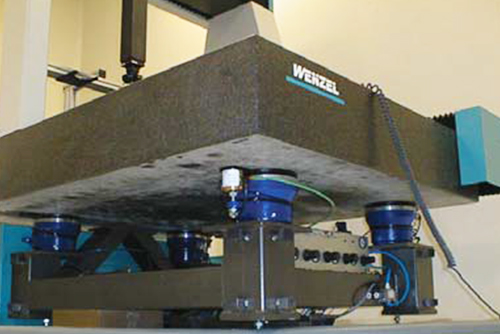

主動隔振器不同于傳統被動隔振系統，它能夠?qū)崟r感知外界振動，并通過內置的傳感器、控制器和執行機構，主動產生與外界振動相抵消的反向力，從而實現對設備的高效隔振。這種技術依賴于先進的算法和快速響應機制，能夠在更寬的頻率范圍內提供更佳的隔振效果，特別適合于那些對振動極其敏感的半導體制造設備。

2. 半導體制造中的振動挑戰

半導體制造涵蓋了光刻、蝕刻、沉積、測試等多個精細步驟，每一環節都需要在近乎完美的環境中進行。細微的振動，哪怕是由遠處車輛行駛或空調系統運行引起的地面振動，都可能導致光刻精度下降、晶圓片損傷、層間對準偏差等問題，嚴重影響芯片的成品率和性能。因此，控制和消除這些振動干擾，成為半導體制造工藝中的一項關鍵技術挑戰。

3. 應用實例

光刻機: 光刻是半導體制造的核心步驟，對精度要求極高。主動隔振器被集成到光刻機的支撐系統中，實時監測并消除外部振動干擾，確保光刻圖案的精確轉移，減少殘次品率。

化學氣相沉積(CVD)與物理氣相沉積(PVD)設備: 在薄膜沉積過程中，即便是微小的振動也可能導致薄膜厚度不均，影響電路性能。主動隔振技術的應用確保了沉積環境的穩定性，提高了薄膜的一致性和均勻性。

檢測與測試設備: 在高精度的晶圓檢測和芯片測試環節，主動隔振器同樣發揮著重要作用，它減少了測試過程中由于振動引起的假陽性結果，提升了測試數據的可靠性和準確性。

4. 主動隔振器的優勢

提高設備精確度: 通過主動消除振動干擾，確保了半導體制造設備在微米甚至納米級別的加工精度，直接提升了產品的質量和性能。

延長設備壽命: 減少由振動引起的機械磨損和疲勞，降低了設備維護頻率和更換零部件的成本，延長了設備的使用壽命。

提高生產效率: 有效避免了因振動導致的生產中斷和重做，提高了生產連續性和效率，降低了整體生產成本。

適應性與靈活性: 主動隔振系統可根據不同的振動源和環境條件，動態調整控制策略，適應更廣泛的應用場景。

降低能耗: 相較于傳統的大型被動隔振系統，主動隔振器在實現相同隔振效果的同時，往往具有更高的能效比，有助于節能減排。

5. 結語

主動隔振技術在半導體行業的深入應用，不僅是對制造環境苛刻要求的直接響應，更是推動半導體技術持續進步、提升產業競爭力的重要推動力。隨著技術的不斷革新和應用經驗的積累，主動隔振器的性能將進一步提升，其在半導體制造以及其他精密制造領域的應用將會更加廣泛和深入。未來，主動隔振技術將成為實現更高精度、更高效率半導體制造不可或缺的關鍵技術之一。
