上海慧騰跟大家講解滾珠絲桿副的原理與安裝方法!工程師一對一指點!

2020-06-10 15:21:03

常用滾珠絲杠結構原理

一、 滾珠絲杠副的裝配調整

1. 結構原理

滾珠絲杠副是回轉運動與直線運動相互轉換的新型傳動裝置。

2.滾珠絲杠副的循環方式

滾珠絲杠副的結構與滾珠的循環方式有關,安滾珠在整個循環過程中與絲杠桿表面的接觸情況,滾珠絲杠副可分為內循環和外循環兩種方式。

3.滾珠絲杠螺母副的預緊方法

①調節兩個螺母使之產生軸向偏移,以消除他們之間的間隙和施加預緊力。這種調整方法具有結構簡單可靠、剛性好和裝卸方便等優點。

這兩種調整的方式結構復雜,但調整方便,通過簡單的計算便可獲得調整量,可實現定量的精密微調,是目前較為廣泛的兩種結構方式。

二、 滾珠絲杠副的支撐和支撐軸承的配合

1. 支撐方式

① 一端裝角接觸球軸承。

這種安裝支承方式只適用于短絲杠,它承載能力小,軸向剛度低,一般用于數控機床類的調節環節

② 一段組裝組合式角接觸球軸承,另一端為深溝球軸承

一般用于要求中等速度的回轉軸中。

③ 兩端裝深溝球軸承

一般用于中等速度回轉及軸向載荷較小的軸中。

④ 兩端裝角接觸球軸承

適用于高速度、高精度回轉坐標軸中

三、 滾珠絲杠副的裝配工藝

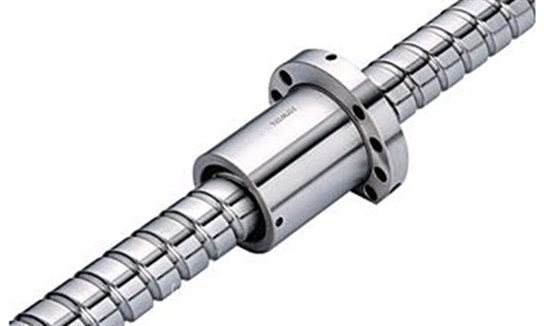

滾珠絲桿


四、滾珠絲杠副的裝配工藝(例二維工作臺裝配)

(1) 將絲杠桿螺母支座固定在絲桿的螺母上。

(2) 用軸承安裝套筒將兩個角接觸軸承和深溝球軸承安裝在絲桿上。兩角接觸軸承之間加內、外軸承隔圈。裝兩接觸軸承之前,應先把軸承座透蓋裝在絲桿上。

(3) 軸承安裝完成

(4) 用游標卡尺測量兩軸承座的中心高、直線導軌、等高塊的高度并進行記錄,計算差值。

(5) 將軸承座安裝在絲桿上

(6) 根據直線導軌安裝作業標準安裝好所需的直線導軌。

(7) 用相應的內六角螺絲, 幷加與前面測量兩軸承座中心高之差相等厚度的調整墊片, 將軸承座預緊在底板上。

(8) 分別將絲桿螺母移動到絲桿兩端,用杠桿絲表測量螺母在絲桿兩端的高度,調整所加墊片的厚度,使兩軸承座的中心高相等。

(9) 用游標卡尺分別測量絲桿與兩根導軌之間的距離,調整軸承座的位置,使絲桿位于兩導軌的中間位置。

(10) 分別將絲杠桿螺母移動到絲桿兩端,杠桿絲表吸附在導軌滑塊上,用杠桿絲表打在絲桿螺母上測量絲桿與導軌是否平行,用橡膠錘調整軸承座,使絲桿與導軌平行。

(11) 將等高塊分別放在導軌滑塊上,將中滑板放在等高塊上調整滑塊的位置,用螺絲將等高塊、中滑板固定在導軌滑塊上。用塞尺測量絲桿螺母支座與中滑板之間的間隙大小。然后將螺絲旋松,在絲桿螺母支座與中滑板之間加入與測量間隙厚度相等的調整墊片。

(12) 用( 6)相同的直線導軌安裝作業標準安裝好所需的直線導軌 .

(13) 將中滑塊板上的螺絲旋緊,用大磁性百分表座固定 90o角尺,使角尺的一邊與中滑板側面的導軌側面緊貼在一起。將杠桿百分表吸附在地板上的合適位置,百分表觸頭打在角尺的另一邊上,同時將手輪裝在絲桿上面。要動手掄使中滑板左右移動。 用橡膠錘輕輕調整中滑板, 使中滑板移動時百分表示數不在發生變化,說名上下兩層導軌以達到相互垂直。

(14) 按照上述( 1)--(5)裝配中滑板上用的滾珠絲桿。

(15) 用( 7)---(10)同樣的裝配方式將中滑板絲杠安裝在中華板上。

( 16) 螺紋絲杠安裝方法參照次安裝方式安裝。
